Перед подключением оборудования внимательно ознакомьтесь со всеми инструкциями и убедитесь, что вы их поняли. Не приступайте к установке, пока не усвоите все инструкции и предупреждения.
Убедитесь, что все детали на месте и не имеют дефектов; не используйте дефектные детали. Компания ООО "МУЛЬТИПАС" не несет ответственности за ущерб или травмы, возникшие в результате неправильной установки, ненадлежащего использования или несоблюдения инструкций по технике безопасности, что может привести к аннулированию гарантии.
Дополнительные статьи
¶ Подготовка к монтажу
- Подготовьте кабель для подключения (кабели в комплект не входят, закажите дополнительно)
- Если терминал будет получать доступ в интернет по SIM карте, вставьте ее (nano для VN и Micro для V3/VX) в слот на задней панели терминала. (SIM-карта должна быть без PIN-кода.)
- Если терминал будет получать доступ в Интернет по кабелю, используйте разъём ETHERNET + SERVICE для подключения соответствующего Ethernet кабеля.
Питание к терминалу подается от торгового автомата.
Перед подключением терминала кабелем обязательно обесточьте ТА!

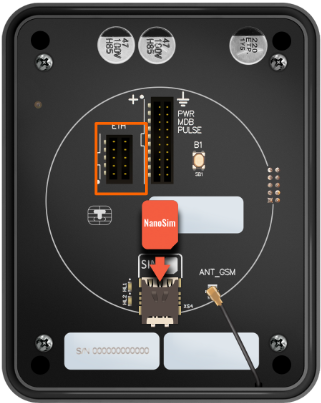

Vendotek VN

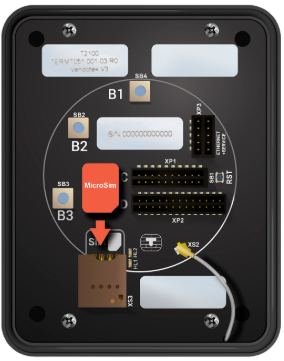

Vendotek V3/ VX

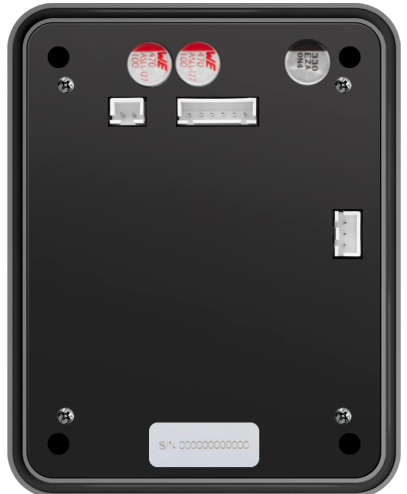

Vendotek VL
¶ Варианты монтажа
При установке крепежных шпилек М4×40 ммв установочные втулки терминала Vendotek степень затягивания должна составлять не более 0,4 НМ.
При толщине установочной поверхности порядка 1 мм, рекомендуемая длина винта составляет не более 25 мм и степень затягивания 0,5 НМ.

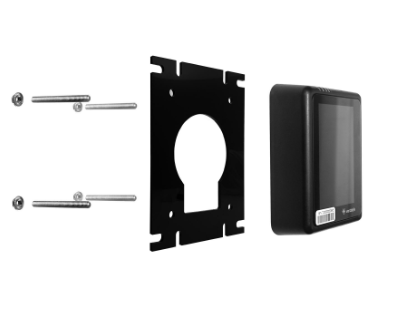

Вариант 1 Установка в свободный EVA-слот на автомате
Вариант 2 Установка при отсутствии свободного EVA-слота на автомате
1️⃣ Используйте как шаблон EVA-рамку из комплекта поставки терминала и просверлите одно отверстие 60 мм и четыре отверстия диаметром 5 мм для крепежа.
Для удобства монтажа распечатайте рамку посадочного места под терминал.
❗️Обязательно убедитесь, что масштаб печати совпадает с приведенной на чертеже линейкой ❗️
2️⃣ Вверните шпильки в Vendotek.
3️⃣ Установите терминал на панель автомата и закрепите четырьмя гайками М4.
Не прилагайте чрезмерные усилия, могут быть повреждены внутренние элементы! При повреждении внутренних элементов стоимость ремонта может составить до 2/3 стоимости терминала!
¶ Подключение к терминалу

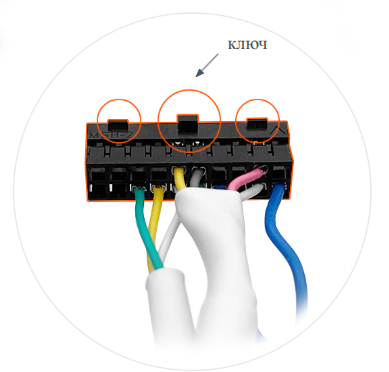

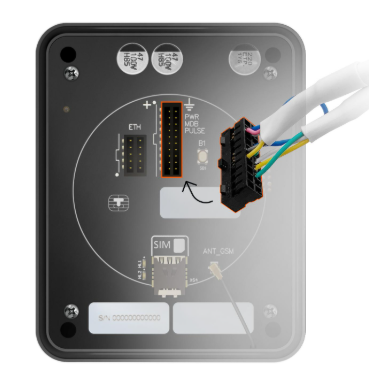

Vendotek VN

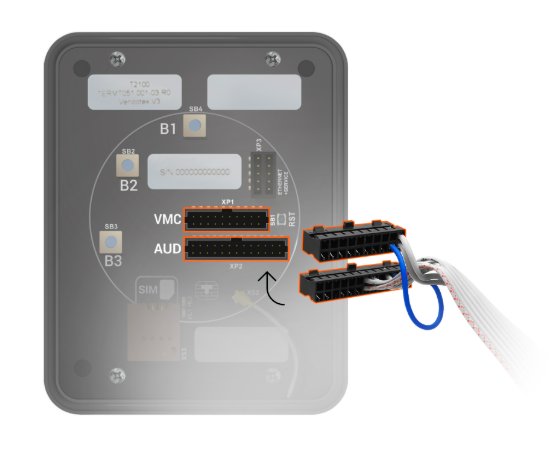

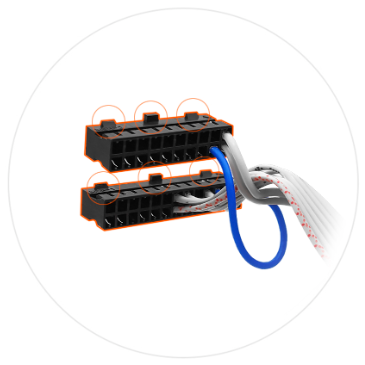

Vendotek V3/VX

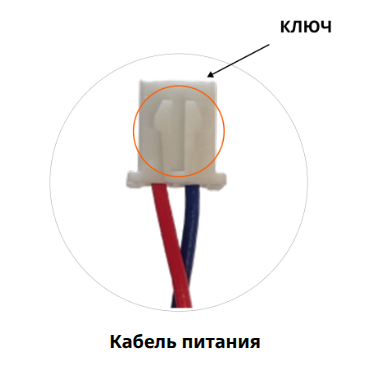

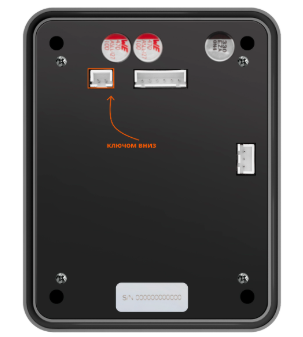

Vendotek VL

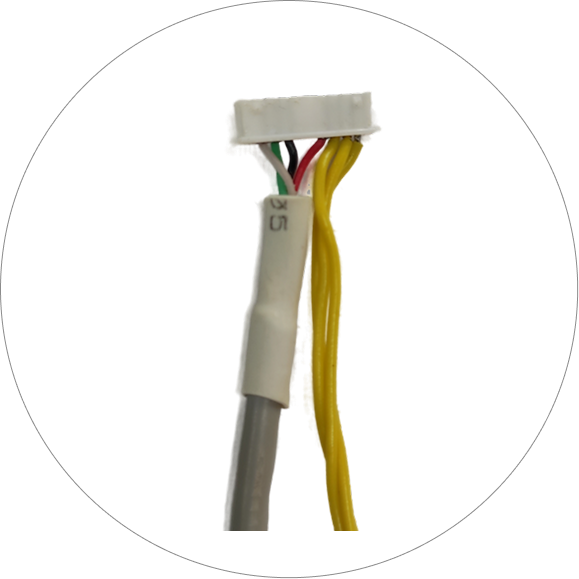

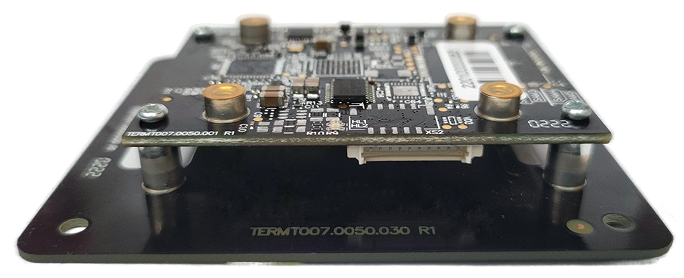

Vendotek VT
