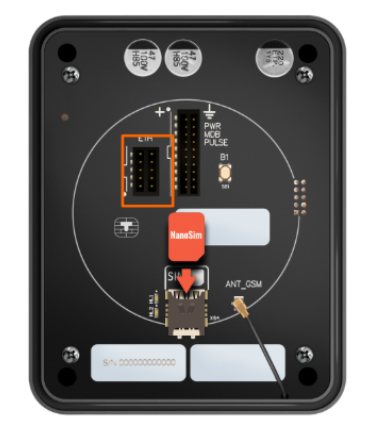

Питание к терминалу подается от АС.
Перед подключением терминала кабелем обязательно обесточьте АС!.
Кабель подключения к ТА
Кабели подключения

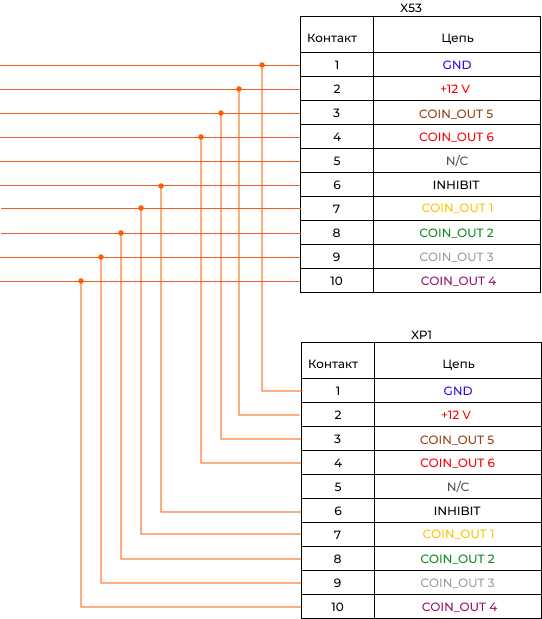

Схема кабеля Vendotek VN

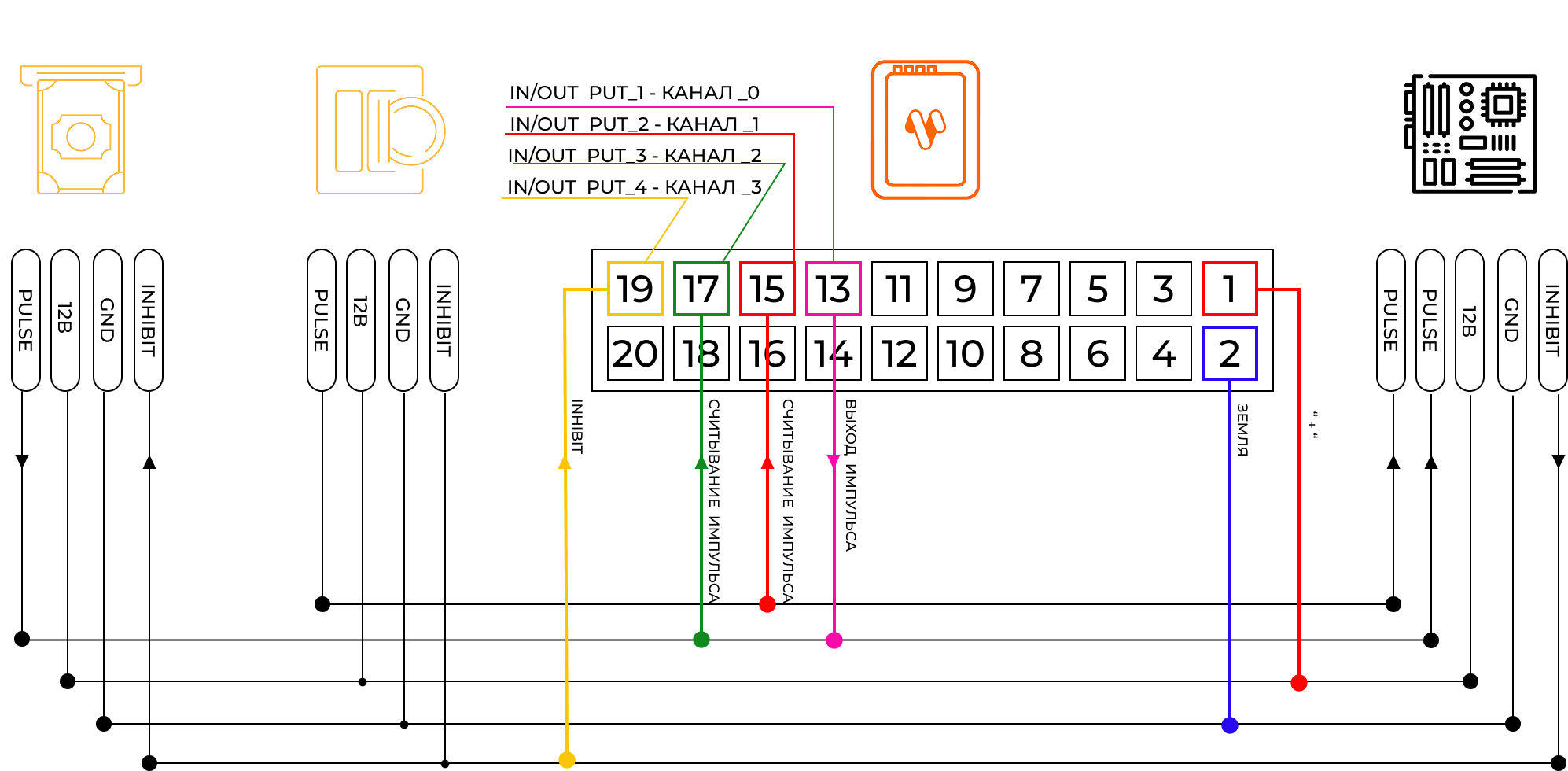

Схема кабеля Vendotek V3/VX
-
Напряжение питания + 12 … 36 В.
-
Для работы в последовательном протоколе PULSE используется один из входов - IN/OUT PUT_1/2/3/4.
-
Inhibit - входной сигнал запрета продажи. Используется для блокировки устройств оплаты в случае перехода аппарата в режим отказа в обслуживании по техническим причинам или по команде оператора. А так как терминал безналичной оплаты не "знает", что в данный момент аппарат не работает, он продолжит списывать денежные средства.
Напряжение Inhibit до +5 В. Используется один из входов - IN/OUT PUT_1/2/3/4.
Обратите внимание, что цветовая маркировка на кабеле может отличаться!
