Протокол Pulse — для подключения к устройствам с импульсным режимом работы, где сумма выбирается пользователем:
🚗 🧽 автомойки,
💧 автоматы по розливу воды,
🕹️ игровые аппараты,
⚗️ прочие аппараты.
Возможны различные конфигурации отображения стоимости: выбор из предустановленных сумм, увеличение/уменьшение суммы с заданным шагом.

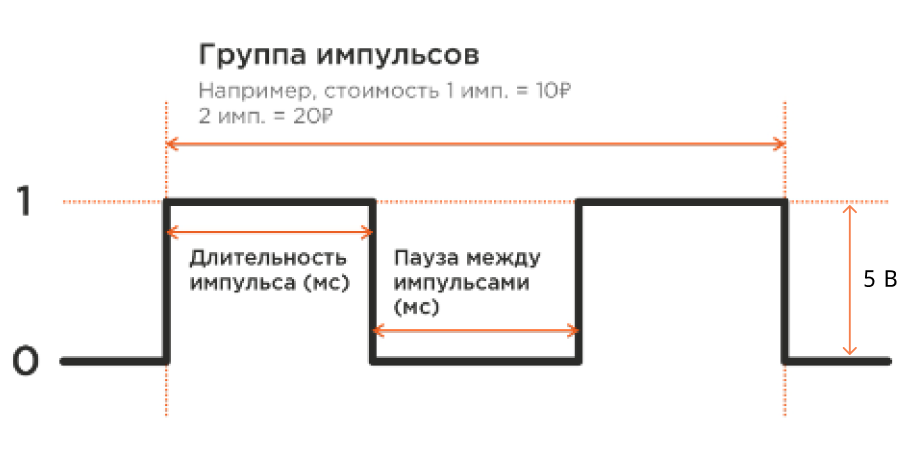

При работе по протоколу PULSE Vendotek имитирует работу монетоприемника, то есть осуществляет отправку последовательности импульсов определенной длительности и периода.
Взаимодействие аппаратов самообслуживания с терминалом по протоколу PULSE реализовано на двух типах устройств Vendotek:VX и VN
-

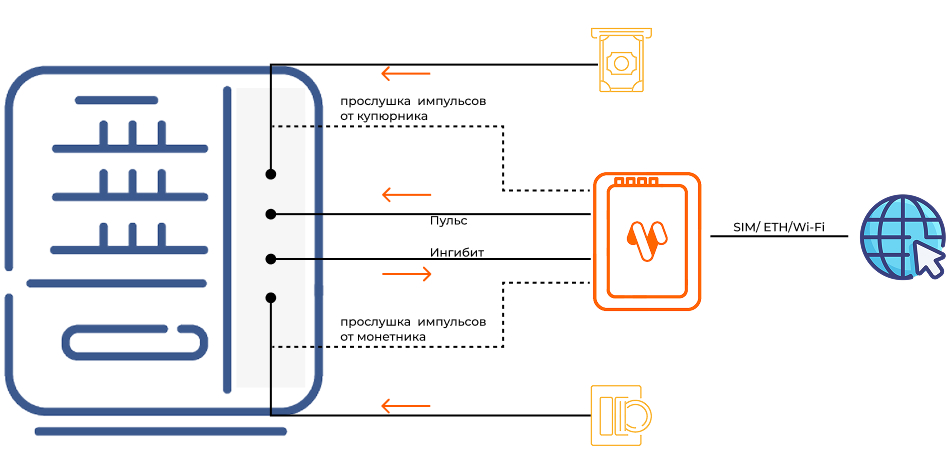

На терминале Vendotek VN есть четыре канала для взаимодействия, каждый из которых может использоваться как на вход, так и на выход: два для считывания импульсов о приеме наличных денег: купюроприемник и монетоприемник - на схеме отмечены пунктиром, один для Inhibit и один для pulse.
Каналы выхода в интернет: Ethernet, SIM и Wi-Fi -
На терминале Vendotek VX два выхода - pulse и Inhibit. (Технически, у терминалов семейства V1/V2/V3/VX есть 6 каналов для отправки импульсов. В последовательном протоколе pulse используется 1, в параллельном - N + inhibit на вход.)
Каналы выхода в интернет: Ethernet и SIM
Подключение терминала к аппарату.
Пунктиром отмечена опция подключения Vendotek VN.
