¶ Обзор протокола
В вендинговой индустрии существует два основных протокола для вендинговых автоматов:
MDB (Multi Drop Bus) — самый популярный и широко применяемый в современных европейских и китайских вендинговых автоматах, а также в автомойках и развлекательных аппаратах и т.д.
Протокол MDB (Multi-Drop Bus) был разработан ассоциацией NAMA (National Automatic Merchandising Association, США) как единый стандарт взаимодействия между вендинговыми автоматами и периферийными устройствами — монетоприёмниками, купюроприёмниками, безналичными платёжными терминалами и другими модулями.
На протяжении многих лет стандарт несколько раз обновлялся, чтобы учитывать развитие технологий и новых платёжных решений.
В настоящий момент:
- Наиболее распространена версия 4.2, выпущенная в 2011 году. Большинство вендинговых автоматов и периферийных устройств во всём мире используют именно её.
- Версия 4.3, опубликованная в 2019 году, постепенно внедряется в устройства нового поколения. Она включает расширенные функции безопасности, улучшенную поддержку безналичных платежей и новые команды для совместимости с современными решениями.
Executive (Protocol A) — более простой протокол, где управляющим устройством обычно выступает монетоприемник.
Гораздо реже встречаются протоколы:
- BDV – для немецких вендинговых аппаратов;
- VCCS – для японских автоматов.
¶ Как определить, поддерживает ли торговый автомат протокол MDB
- Проверьте руководство пользователя, спецификацию от производителя или онлайн документацию - обычно они содержат информацию о поддерживаемых протоколах.
- Если в автомате установлены монетоприемник и купюроприемник, проверьте наличие маркировки MDB на самих устройствах или рядом с разъёмами.
- Проверьте наличие наклеек на корпусе оборудования. Часто аппараты имеют стикеры, указывающие на совместимость с MDB, на внешней стороне корпуса или около монето/купюроприемников.
- Обратите внимание на разъёмы. Совместимые с MDB автоматы имеют характерные многоконтактные разъемы. Примеры и схемы можно найти, например, здесь.
- Проконсультируйтесь с техническим специалистом по торговым автоматам или интегратором - он сможет точно определить совместимость автомата с MDB.
- Свяжитесь с производителем. Сообщив модель и серийный номер ТА, вы сможете получить точную информацию о протоколах, реализованных на аппарате.
¶ Особенности протокола MDB
MDB использует последовательную шину передачи данных, к которой предъявляются особые технические требования. Основные характеристики включают:
-
Скорость передачи данных: фиксированная скорость 9600 бод — по современным стандартам относительно мало, но достаточно для стабильной работы торгового оборудования.
-
Формат данных: используется 9-разрядный фрейм данных, где девятый бит используется для маркировки передаваемых данных определенным образом в зависимости от отправителя.
-
Электрические характеристики: работает от сети 24 В постоянного тока, обеспечивая надежную подачу питания на периферийные устройства.
-
Тип разъёма: стандартный 2-х рядный 6-контактный интерфейс Molex Mini-Fit Jr 6-Way для подключения к MDB, включая линии питания, заземления и передачи данных.
-
Механизм опроса: контроллер вендингового автомата (VMC) непрерывно опрашивает подчиненные устройства - запрашивает данные и отправляет команды для синхронной работы.
Все устройства подключаются к общей шине передачи данных, то есть объединяются одним проводом. Управление на шине осуществляет Master-устройство, а все остальные устройства работают в режиме Slave.
Обычно в роли MDB-Master выступает вендинговый автомат. В некоторых конфигурациях это может быть монетоприемник (при использовании протокола Executive) или модем телеметрии.
К типичным Slave-устройствам относятся: терминал безналичной оплаты, купюроприемник, монетоприемник, модем телеметрии и другое периферийное оборудование.
¶ Варианты подключения

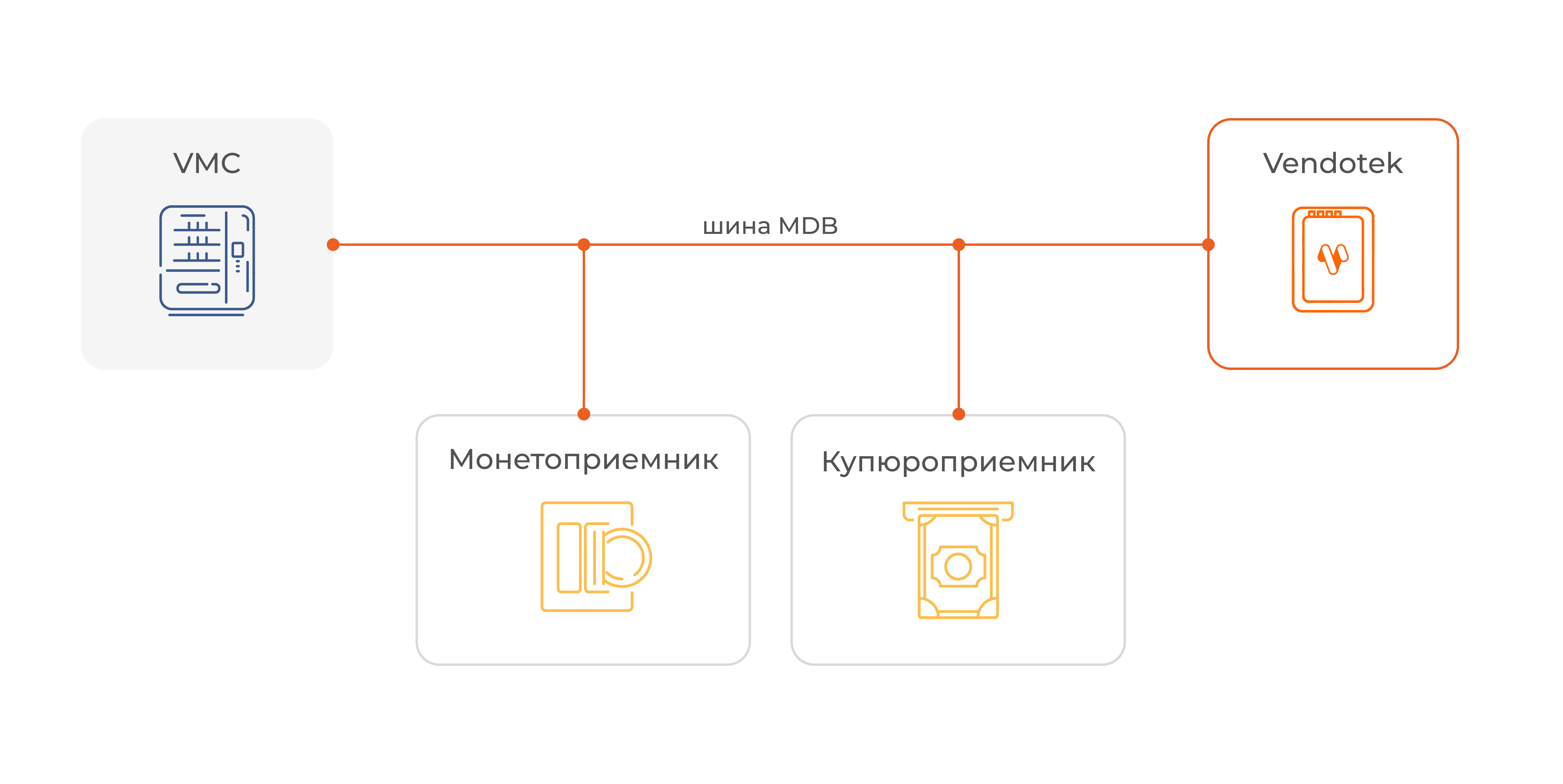

Подключение по MDB

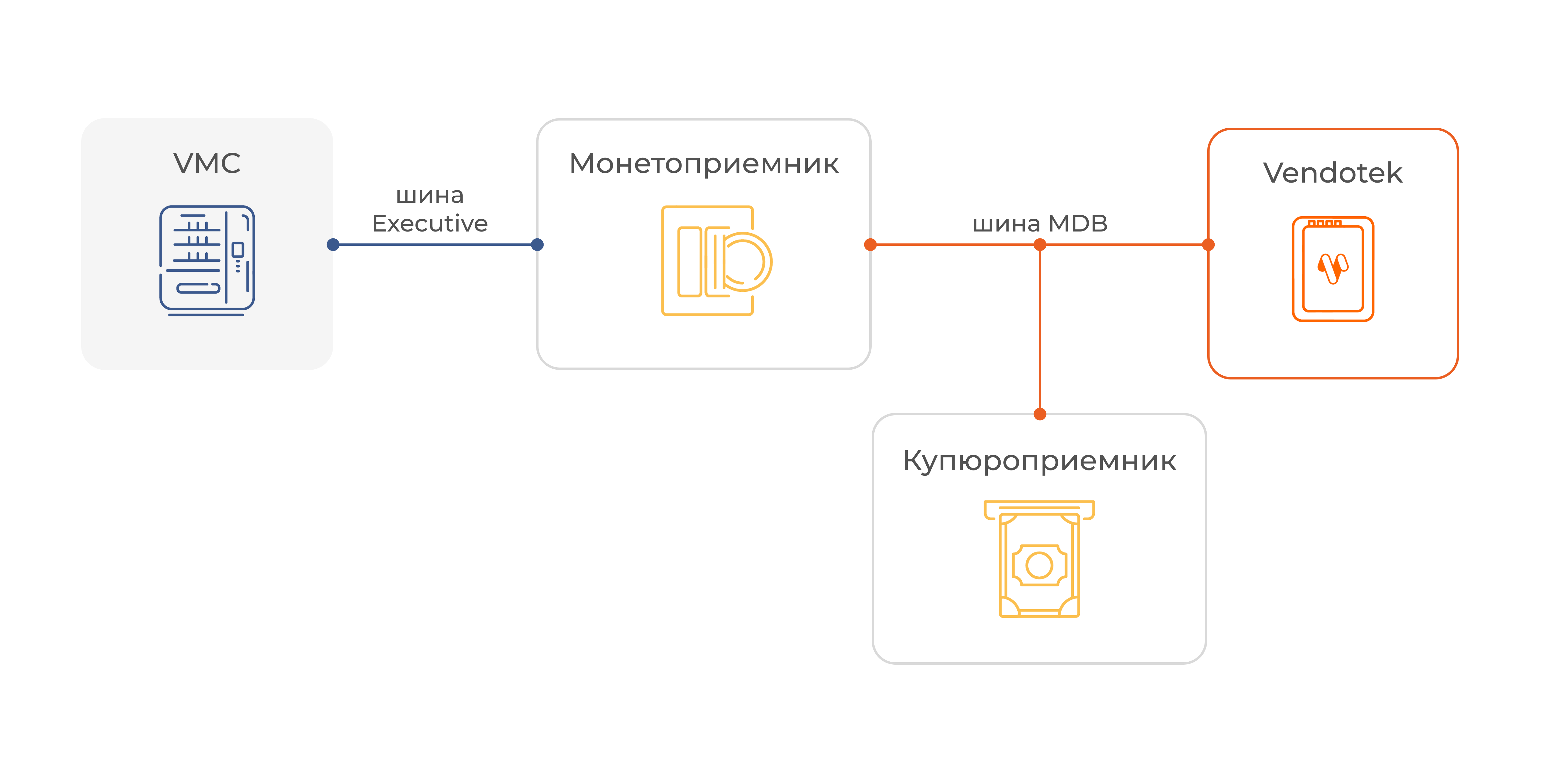

Подключение по Executive через монетоприемник

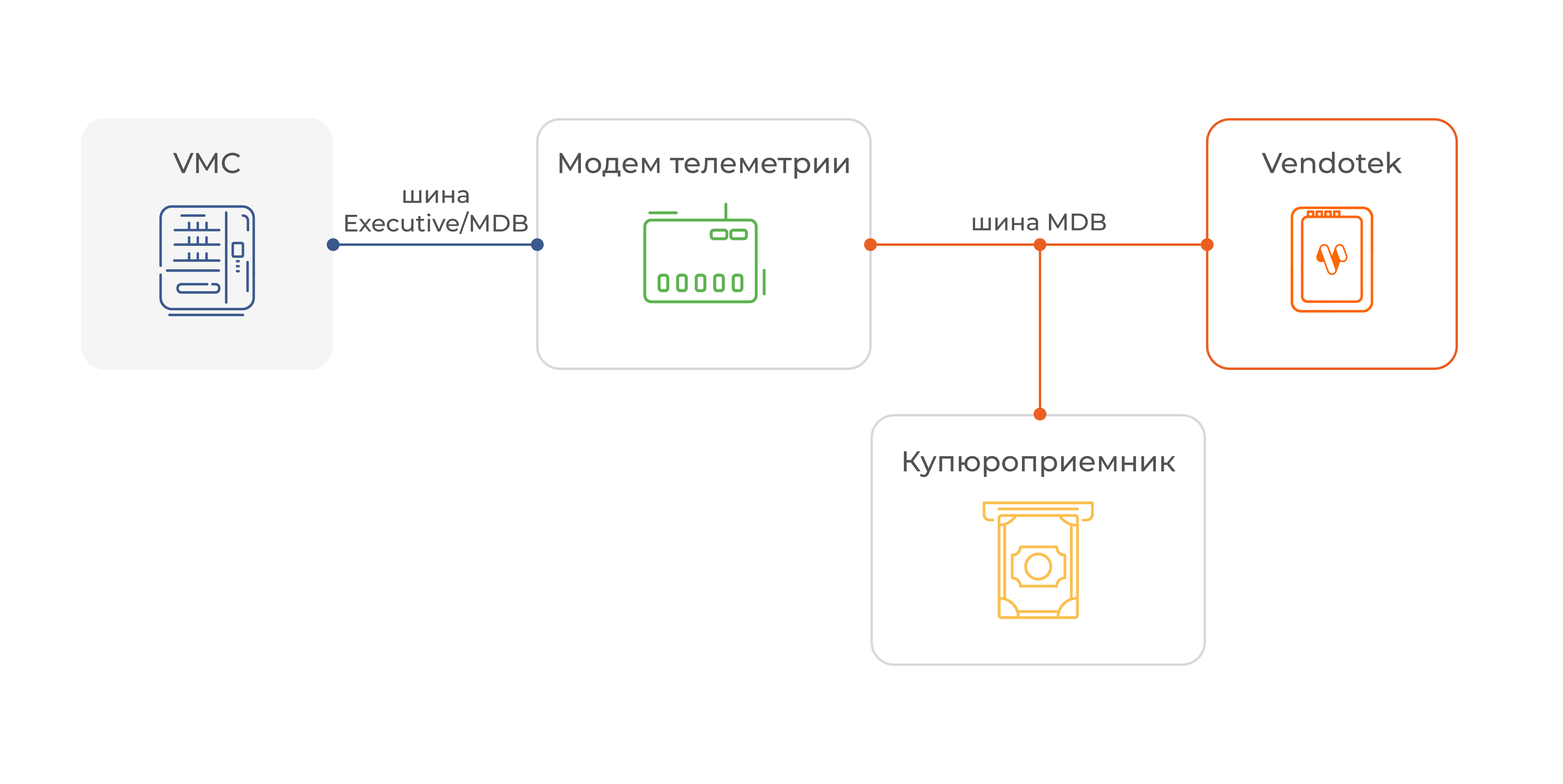

Подключение по Executive через модем телеметрии

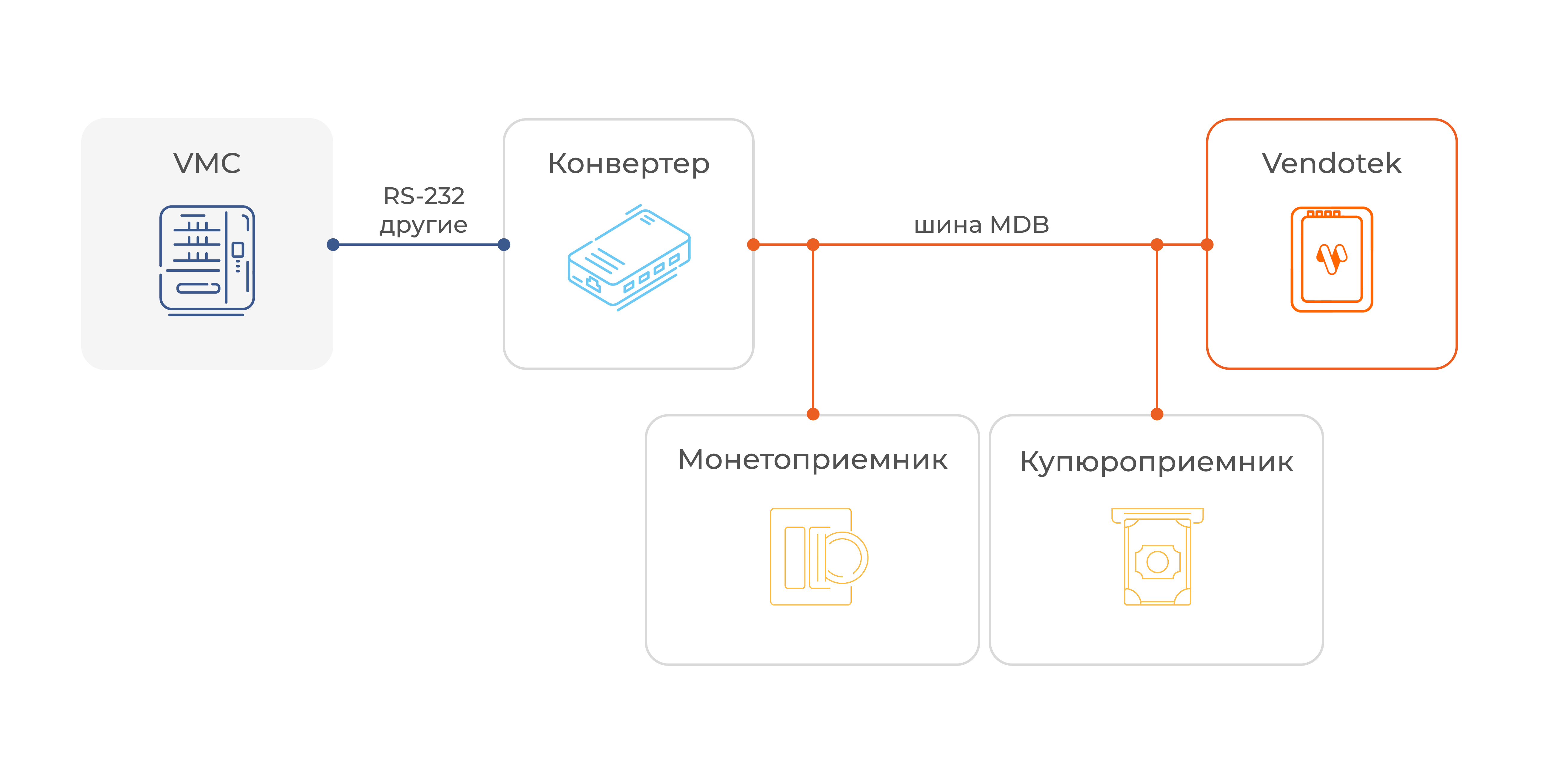

Возможны также варианты подключения безналичных устройств через специальные RS232-MDB конвертеры
Учитывайте, что из-за особенностей физического интерфейса протокол MDB чувствителен к изменениям тока. Конструктивные изменения в аппаратной части MDB Master на стороне вендингового автомата (например, замена номиналов резисторов в цепи) могут привести к рассинхронизации при обмене данными с другими устройствами на шине. Особенно это критично для устройств, чувствительных к такого рода моментам из-за собственной реализации Slave.
¶ Подключение терминала Vendotek
Схема подключения зависит от протокола, в котором работает автомат:
¶ При работе автомата в MDB:
- VMC является Master-устройством на шине.
- Терминал Vendotek выступает как Slave-устройство и подключается между автоматом и другими периферийными устройствами (купюроприемник, монетоприемник и т.д.) по общей шине.
- Цены на товары задаются в автомате.
¶ При работе автомата в Executive:
- Master-устройством выступает монетоприемник, который взаимодействует с автоматом через протокол Executive
- Терминал Vendotek также является Slave-устройством и подключается к монетоприемнику через интерфейс MDB
- Цены могут задаваться либо в монетнике (режим Price Holding), либо в автомате (режим Executive Standard)
Стоит отметить, что некоторые разработчики вендинговых аппаратов могут использовать неподходящую спецификацию протокола MDB, в результате чего могут происходить сбои в работе устройств, например, блокировка купюроприемника или поступления запросов на терминал безналичной оплаты и т.д. Также некоторые модели аппаратов могут не поддерживать на своей стороне работу с MDB cashless-устройствами, как таковую.
¶ Настройка параметров терминала безналичной оплаты
В протоколе MDB терминал безналичной оплаты Vendotek является cashless slave-устройством. Основные параметры настройки включают:
- адрес cashless-устройства;
- десятичную точку;
- уровень периферийной функциональности;
- «виртуальный» кредит.
Рассмотрим каждый из этих параметров подробнее.
¶ Адрес cashless-устройства
На одной MDB-шине может быть одновременно подключено не более 2 cashless-устройств.
Каждому из них выделяется свой адрес, по которому с ними взаимодействует Master-устройство (VMC или монетоприемник при подключении по Executive):
- Cashless #1: 00010xxxB (10H), запросы начинаются с 1, например 1305xxxx
- Cashless #2: 11000xxxB (60H), запросы начинаются с 6, например 6305xxxx
Обычно терминал Vendotek настраивается как Cashless #2, если:
- используется система считывателей-ключей (небольшие портативные устройства, которые можно использовать для скидок или совершения покупок; например, Caiman Lite MDB);
- терминал подключается к монетоприемнику MEI 8500;
- адрес cashless #1 уже занят модемом телеметрии.
¶ Десятичная точка
При запросе продажи от Master-устройства сумма покупки передаётся без учёта копеек. Терминал безналичной оплаты интерпретирует эту сумму в соответствии с установленной десятичной точкой.
Часто возникает проблема несоответствия десятичной точки на аппарате и безналичном устройстве. Например, если на MDB Master устройстве настроили цену товара 100 с десятичной точкой “0”, а на безналичном устройстве установлена “2”, то в результате безналичное устройство будет интерпретировать сумму как 1. Поэтому чтобы избежать ошибок, десятичная точка на терминале и на автомате должны совпадать.
¶ Уровень периферийной функциональности
Уровень функциональности определяет, какие дополнительные возможности поддерживает устройство. Терминалы Vendotek поддерживают основные возможности уровня функциональности Level 3. Уровни условно можно разделить следующим образом:
- Level 1 — базовый функционал;
- Level 2 — Level 1 + возможность пополнения карты (операция Revalue);
- Level 3 — Level 2 + режим Always Idle (продажа без касания экрана терминала) и другие функциональные возможности.
¶ Виртуальный кредит
При продаже за наличные покупатель сразу вносит сумму, которая и становится его реальным кредитом, в рамках которого он может совершить покупку.
В случае безналичной оплаты терминал некоторым образом «обманывает» аппарат или эмулирует наличие средств - отправляет в автомат условную сумму, называемую «виртуальным» кредитом. Это необходимо для начала сессии покупки, особенно при работе в Level 1 или Level 2. Терминал сообщает автомату, что средства есть, ещё до фактического списания с карты.
После передачи «виртуального» кредита клиент может выбрать товар, стоимость которого не должна превышать эту сумму. Обычно размер «виртуального» кредита устанавливается на уровне 500 рублей. Величина “виртуального” кредита в настройках аппарата должна быть больше, чем на терминале.
¶ Опрос устройств на шине
Устройство MDB-Master регулярно отправляет команды POLL по протоколу MDB всем подключенным Slave-устройствам.
¶ Частота опроса
Частота отправки POLL-команд (от англ. poll - опрос) может варьироваться от 25 до 200 мс. Стоит учитывать, что слишком частый опрос может мешать Slave-устройству обрабатывать команды POLL — ответы будут задерживаться. Слишком редкий опрос, наоборот, может замедлить работу оборудования, например, снизить скорость приёма монет или купюр. Оптимальная рекомендуемая частота опроса для всех устройств — 125–200 мс.
¶ Поведение после отправки команды
После того как MDB-Master выдал команду, он должен дождаться полного ответа от безналичного устройства, прежде чем отправлять следующую.
В качестве ответа Slave-устройство может передавать:
- простой ACK (от англ. acknowledgement - подтверждение) (например, на команду READER ENABLE)
- информационный ответ с данными (например, на команду READER CONFIGURATION DATA), который устройство может передать двумя способами:
а) сразу после команды
b) сначала подтвердить получение команды с помощью ACK, а затем передать данные.
После получения ACK от устройства VMC должен продолжить посылать POLL-запросы до тех пор, пока безналичное устройство не ответит данными или пока не истечет максимальное время отклика приложения (заданное в READER CONFIGURATION).
По умолчанию максимальное время ожидания ответа от безналичного устройства составляет 5 миллисекунд. За это время устройство должно отправить ACK, передать данные или отправить NAK (от англ. negative acknowledgement - отрицательное подтверждение).
¶ Поведение при отсутствии ответа
Если Slave-устройство долго не отвечает, VMC должен завершить все внутренние процессы, а затем сбросить соединение на шине с помощью команды RESET. Перед этим рекомендуется выдержать паузу не менее чем в 10 раз превышающую значение максимального времени отклика.
Если VMC не может установить связь с устройством в течение «максимального времени отклика приложения», он должен пытаться сбросить это устройство раз в 10 секунд и продолжить работу с другим доступным Slave-устройством, которое все еще отвечает на запросы..
Если команда требует возврата средств (отмена оплаты), VMC должен ожидать ответа не менее 30 секунд, если иное не указано. Во время проведения отмены терминал не отвечает на запросы VMC. Как только автомат получает ответ на очередной POLL, он может сделать вывод о том, что отмена завершена.
¶ Инициализация на шине
После начала опроса устройств MDB Master выполняет инициализацию подключенных Slave-устройств на шине. Во время выполнения команд инициализации VMC определяет, какие дополнительные функции поддерживаются периферийными устройствами, и включает только те, которые будут использоваться.
До активации конкретной функции периферийное устройство обязано игнорировать команды, относящиеся к этой функции, и не отвечать на них. Например, команда уровня периферийной функциональности Level 3 может быть отправлена только Slave-устройству, поддерживающему этот уровень. Она не должна передаваться устройствам, работающим на Level 1 или Level 2.
Периферийное устройство также обязано отправлять только те ответы, которые поддерживаются VMC: ответ Level 3 должен передаваться только VMC, поддерживающему этот уровень или выше. В качестве уровня обмена выбирается наименьшее значение из двух - уровня автомата и уровня периферийного устройства
¶ Этапы инициализации с безналичным устройством
Так как вендинговый автомат может запуститься быстрее терминала, терминал не успевает ответить на первые команды POLL и не присылает запрос JUST RESET. Поэтому рекомендуется отправлять RESET после первого полученного ответа на POLL.
VMC сбрасывает соединение на шине. Терминал подтверждает сброс командой JUST RESET.
VMC сообщает поддерживаемый уровень функциональности. Терминал отвечает командой READER CONFIG DATA, передавая сведения о себе.
VMC сообщает терминалу максимальную и минимальную возможную цену товара.
VMC передает информацию о себе. Терминал отвечает командой PERIPHERAL ID, сообщая модель, производителя и поддерживаемые функции.
VMC сообщает терминалу информацию о включении дополнительных функций Level 3.
Терминал переводится в рабочий режим и готов принимать безналичную оплату.
Иногда встречаются аппараты/монетоприёмники, которые не всегда присылают команду READER ENABLE.
Скачать Полную версию этапов инициализации в pdf.
¶ Проведение безналичной продажи
В торговых автоматах существует два режима выдачи товаров: мультипродажа и одиночная продажа.
На практике чаще используется именно одиночная продажа, поскольку реализация и поддержка мультипродаж технически сложнее.
¶ Мультипродажа (multiple vend)
позволяет выбрать и оплатить несколько товаров за одну транзакцию. Обычно реализуется через интерфейс с «корзиной», что повышает удобство и скорость обслуживания, но требует более сложной логики работы автомата и системы оплаты
¶ Одиночная продажа (single vend)
покупатель оплачивает только один товар за раз. Это проще для реализации и подходит для автоматов с простым интерфейсом или продажей штучных товаров.
¶ Процесс проведения продажи
Процесс безналичной продажи представляет собой последовательный обмен запросами между торговым автоматом и платежным устройством.
Основной запрос — Vend Request (13 00H). После его отправки терминал переходит в режим ожидания оплаты (карта или QR). В запросе передаются всего два параметра:
- цена товара,
- ID ячейки/спирали.
В зависимости от настроек автомата может использоваться:
- единый прайс-лист для наличных и безналичных продаж,
- отдельные прайс-листы.
Если используется отдельный прайс-лист для безнала, важно убедиться, что цены указаны корректно. Например, по умолчанию стоимость товарной позиции может быть установлена на 0, и тогда автомат разрешит продажу на нулевую сумму. В результате такая покупка пройдет бесплатно, так как терминалу не нужно списывать средства.
¶ Базовый сценарий проведения оплаты в Level 1
¶ Шаг 1
Покупатель касается экрана терминала.
¶ Шаг 2
Терминал открывает сессию и отправляет запрос на VMC.
¶ Шаг 3
Покупатель выбирает товар на ТА.
¶ Шаг 4
ТА отправляет на терминал Vendotek запрос на списание средств.
¶ Шаг 5
Покупатель оплачивает товар, проводится операция с банком.
¶ Шаг 6
VMC ожидает результата транзакции:
¶ а) операция успешна
терминал отвечает VEND APPROVED c информацией о сумме списания и ТА переходит к выдаче товара.
¶ б) операция неуспешна
терминал сообщает об этом с помощью VEND DENIED — VMC завершает сессию (шаг 8)
¶ Шаг 7
Выдача товара
¶ а) выдача успешна
VMC сообщает об этом терминалу в запросе VEND SUCCESS с информацией об id продукта, который был выдан.
¶ б) выдача неуспешна
VMC отправляет на Vendotek команду на отмену транзакции, и терминал инициирует отмену ранее проведенной операции
¶ Шаг 8
Сессия закрывается.
¶ Базовый сценарий проведения оплаты в Level 3
1️⃣ Покупатель выбирает товар на ТА.
2️⃣ VMC (при работе VMC в MDB) или монетоприемник (при работе VMC в Executive) отправляет на терминал Vendotek запрос на списание средств с указанием суммы и номера ячейки/спирали товара.
3️⃣ Покупатель оплачивает товар — прикладывает или вводит банковскую карту, осуществляется транзакция.
4️⃣ VMC ожидает результата транзакции:
- если операция неуспешна — VMC завершает сессию.
- если транзакция прошла успешно — VMC переходит к выдаче товара.
5️⃣ Если товар выдать не удалось (или закончился таймаут удержания выбора выбранного продукта), VMC отправляет на Vendotek команду на отмену транзакции, и терминал инициирует возврат средств.
Если выдача прошла успешно — VMC сообщает об этом терминалу.
6️⃣ Сессия закрывается
¶ Прерывание процесса оплаты по команде от аппарата
¶ Требования фискализации по 54-ФЗ
В соответствии с 54-ФЗ владельцы вендинговых немеханических автоматов обязаны предоставлять клиенту чек, например, в виде QR-кода.
Если фискализация выполняется на стороне безналичного терминала с использованием облачной или локальной кассы, терминал передает в кассу наименование проданного товара. Эти данные могут поступать в терминал из сервиса телеметрии или личного кабинета Vendotek. Для этого в личном кабинете используется планограмма товаров — таблица соответствия ID ячеек и названий товаров, которая настраивается и удаленно загружается в терминал.
